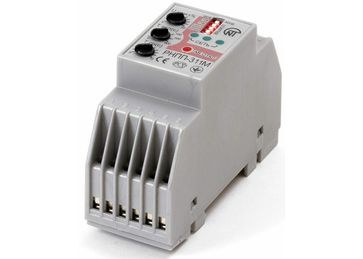

Реле напряжения РНПП-311м

Многофункциональное микропроцессорное реле напряжения, перекоса и последовательности фаз РНПП-311М является модификацией реле РНПП-311 и предназначено для: контроля допустимого уровня напряжения;контроля правильного чередования и отсутствия слипания фаз;контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);отключения нагрузки 380/220 В, 50 Гц путём размыкания цепи питания нагрузки при некачественном сетевом напряжении. Время срабатывания реле (Тср) задаётся пользователем;контроля качества сетевого напряжения после отключения нагрузки и автоматического повторного включения (АПВ) её после восстановления параметров напряжения. Время повторного включения (Твкл) задаётся пользователем;индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе. В реле предусмотрены возможности выбора типа контролируемой сети (380 или 400 В) и набора защитных функций. С помощью переключателей пользователь может выбрать различные режимы работы:

• режим полного контроля напряжения сети;
• режим контроля минимального/максимального напряжения;
• режим контроля минимального напряжения;
• режим контроля максимального напряжения;
• режим контроля наличия фаз;
• режим контроля неправильного чередования и наличия слипания фаз;
• режим контроля перекоса фаз. Контроль наличия фаз сохраняется при любом положении переключателей, в том числе, когда они находятся в положении ВЫКЛ. В реле РНПП-311М предусмотрена возможность подключения оперативного питания 24В постоянного тока (под заказ). Прибор может питаться от сети контролируемое напряжение одновременно является напряжением питания. Внутренняя схема реле питается по трём фазам, что обеспечивает работоспособность прибора даже от одной из фаз (при наличии ноля). Реле на выходе имеет две группы независимых перекидных контактов.
