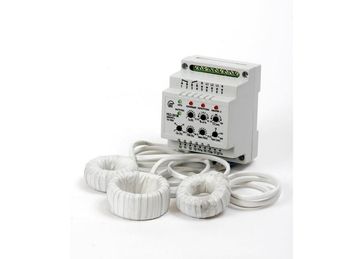

Универсальный блок защиты асинхронных электродвигателей УБЗ-301

Предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трёхфазного оборудования 380В, 50Гц, в первую очередь асинхронных электродвигателей с короткозамкнутым ротором (ЭД) мощностью от 2,5 до 315 кВт, в том числе и в сетях с изолированной нейтралью. Осуществляет полную и эффективную защиту ЭД отключением от сети и/или блокированием его пуска в следующих случаях: некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);механическом перегрузе (симметричный перегруз по фазным/линейным токам) защита от перегруза с зависимой выдержкой времени;несимметричном перегрузе по фазным/линейным токам, связанном с повреждениями внутри двигателя защита от перекосов фазных токов с последующим запретом автоматического повторного включения (АПВ);несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;исчезновении момента на валу ЭД (сухой ход - для насосов) защита по минимальному пусковому и/или рабочему току;при недопустимо низком уровне изоляции на корпус проверка перед включением с блокировкой пуска при плохой изоляции;замыкании на землю обмотки статора во время работы защита по токам утечки на землю. Блок обеспечивает защиту электродвигателя путём управления катушкой магнитного пускателя (контактора). Выполняет следующие функции: простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов; установку рабочего тока ЭД, отличного от стандартных значений с учётом длительно допустимого перегруза;срабатывание по перегрузу с зависимой выдержкой времени. В процессе работы решается дифференциальное уравнение теплового баланса ЭД; возможность сдвигать токо-временную характеристику как по оси токов, так и по оси времени;выставл
