MK330

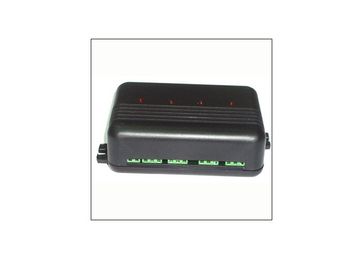

Описание устройства Модуль представляет собой 4-х канальный блок реле, позволяющий по команде с ПДУ коммутировать нагрузку с максимальными параметрами 2,5 А/220 В по каждому из 4-х каналов. Коммутация происходит в соответствии с алгоритмом работы модулей MK324 ZigBee/MK324/MK317. Питание приемника из комплекта MK324 ZigBee/MK324/MK317 осуществляется непосредственно от блока реле. Устройство обладает небольшими габаритами, широким диапазоном питающих напряжений, отсутствием элементов настройки и простотой установки/подключения, что делает его крайне простым и удобным в эксплуатации. Модуль, безусловно, будет интересен и полезен при знакомстве с основами электроники и создании собственных устройств автоматики. Конструкция Плата приемника устанавливается в штатный разъем на плате блока реле. Корпус входит в комплект, но дорабатывается самостоятельно покупателем! Технические характеристики

Напряжение питания (переменное или постоянное), В

12…15

Ток потребления (режим ожидания), мА

10

Ток потребления (режим полной коммутации), мА

110

Размеры печатной платы, мм

80х34
