BM8037

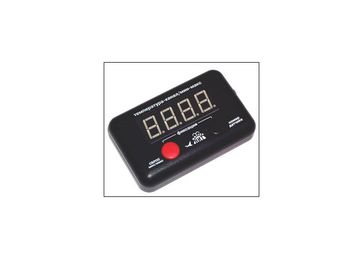

Технические характеристики. напряжение питания: 7…12 В. Ток потребления: 150 мА. Диапазон измеряемых температур: -55…+125 град. С. Точность: ±0,5 С. Количество подключаемых датчиков: 16. Размеры печатной платы: 78x48 мм. Термометр не влагозащищенный, не допускается прямое попадание воды на устройство! Комплект поставки. Блок цифрового термометра в сборе: 1. Штекер NP-107 (стерео): 1. Штекер NP-117: 1. Датчик температуры DS18B20: 2. Конструкция. Конструктивно цифровой термометр выполнен на двусторонней печатной плате из фольгированного стеклотекстолита, установленный в корпус BOX-KC01. Для удобства подключения питающего напряжения и датчиков температуры, предусмотрены разъемы на плате XS1 и XS2. Описание работы блока. Центральная часть устройства – микроконтроллер AT89C4051, работающий на частоте 12 МГц и тактируется от керамического резонатора ZTT. Датчики подключаются через разъем XS2 параллельно друг другу. Напряжение питания подключается к разъему XS1. При включении питания происходит инициализация датчиков и индикация на 1 секунду количества датчиков на шине. Максимально допустимое гарантированное количество датчиков – 16. Датчики могут быть DS1820, DS18B20, DS18S20, DS1822 или DS1825. После инициализация датчиков система начинает показывать максимальные и минимальные температуры, которые регистрировал каждый датчик во время работы. Эта информация хранится в энергонезависимой памяти и не стирается при выключении питания. После режима показаний минимума и максимума система переходит в основной (рабочий)
