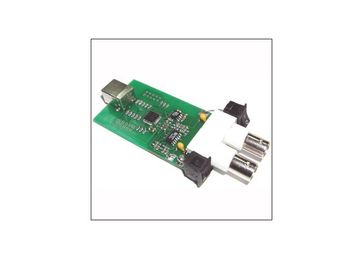

BM8020

USB осциллограф ВМ8020 может использоваться в лабораториях радиолюбителей, разработчиков и специалистов для анализа низкочастотных аналоговых сигналов, регистрации длительных медленно меняющиеся процессов, а также исследования двоичных сигналов от транспондеров, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д. Прибор найдёт применение в качестве простого двухканального вольтметра для измерения напряжений в диапазоне ±20 В, частотомера в диапазоне до 50 кГц или пробника со звуковым оповещением. Оригинальное измерительное устройство будет востребовано в средних и высших учебных заведениях для демонстрации и изучения медленно изменяющихся звуковых и радиосигналов. Технические характеристики

1. Осциллограф, спектро-анализатор:

• количество каналов 2
• частота дискретизации 100 Гц … 200 кГц
• глубина памяти чтение через буфер: 1126 отсчетов/канал (1 канал), 563 oтс/кан (2 канала) потоковое чтение: 64K отсчетов/канал (1 или 2 канала)
• входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
• разрядность АЦП 10 бит
• синхронизация абсолютная (по нарастающему/спадающему фронту), дифференциальная (по разнице между соседними отсчетами), внешняя (по нарастающему/спадающему фронту ТТЛ уровни)
• оконные функции Хамминга, Ханнинга, Блэкмана, Блэкмана-Харриса

2. Самописец:

• частота дискретизации 0,01 Гц … 200 кГц
• максимальное время записи 24 часа при Fд
• входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
• разрядность АЦП 10 бит

3. Логический анализатор*:

• количество каналов 16 (8 при включении логическо
