Измерительный преобразователь СВ-30 на сероводород

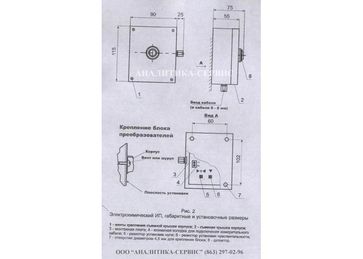

Преобразователь СВ-30 (ЯРКГ2.840.001-9) предназначен для измерения массовой концентрации сероводорода в воздухе рабочей зоны в составе стационарных газоанализаторов ЭССА электрохимическим методом. Описание измерительного преобразователя СВ-30 к ЭССА ИП СВ-30 выполнен в пластмассовом корпусе, на боковых панелях которого установлены детектор измеряемого компонента (8) и кабельный ввод измерительного кабеля. Внутри корпуса расположена электронная плата, преобразующая сигнал детектора в выходной сигнал - ток 4 20 мА при изменении концентрации измеряемого компонента в диапазоне измерения. Выходной сигнал поступает на клеммную колодку (4). На плате установлены переменные резисторы установки нуля (5) и установки чувствительности (6). Доступ к резисторам осуществляется снятием крышки (2). Крышка крепится винтами (1). ИП СВ-30 монтируется на заземленных или изолированных от земли конструкциях, не находящихся под напряжением. Рабочее положение ИП - любое. Габаритные и установочные размеры ИП представлены на рисунке ниже. ИП предназначен для настенного монтажа. С этой целью на задней стенке корпуса имеются четыре отверстия под крепление. Технические характеристики преобразователя ИП СВ-30 Измеряемый компонент - Сероводород Диапазон измерения - 0-30 мг/м 3 Диапазон рабочих температур от минус 35 до +45 С Относительная влажность - не более 95 % Габаритные размеры ИП - 115х115х75 мм Вес ИП - 0,4 кг. Выходным сигналом ИП СВ-30 является аналоговый токовый сигнал 4 20 мА. По защищенности от воздействия окружающей среды от попадания внутрь твердых тел (пыли) и воды по ГОСТ 14254 для ИП СВ-30 не ниже IP 54. Присоединительные размеры измерительного преобразователя СВ-30 (ЯРКГ2.840.001-9)
