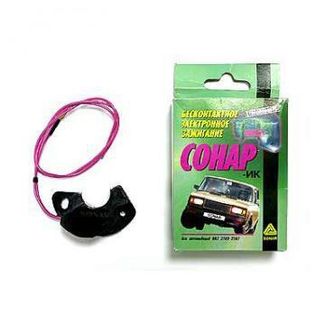

Бесконтактное электронное зажигание Сонар-ИК

Бесконтактное электронное зажигание Сонар-ИК ― это инфракрасный датчик момента зажигания , электронный коммутатор катушки зажигания и индикатор настройки положения объединенные в одном корпусе.Световой поток прошедший через формирователь периодически прерывается вращающимся кулачком трамблера. Прерывающийся световой поток попадает на фотоприёмник и через усилитель управляет силовым электронным ключом, прерывающим ток через катушку зажигания, в результате чего и возникает искровой разряд. Инфракрасный датчик содержит: Источник инфракрасного излучения. Формирователь светового потока. Фотоприемник.   Сонар ИК предназначен: Бесконтактное электронное зажигание Сонар-ИК предназначено для модернизации штатной системы зажигания автомобилей Ваз 2101, Ваз 2102, Ваз 2103, Ваз 2104, Ваз 2105, Ваз 2106 Ваз 2107 с карбюраторным двигателем   Принцип действия Сонар ИК Сонар-ИК представляет собой объединенные в одном корпусе оптический инфракрасный датчик момента зажигания и электронный коммутатор ток катушки зажигания и индикатор настройки положения. Сонар-ИК устанавливается под крышкой трамблёра вместо контактной пары на ее штатное место. Инфракрасный датчик содержит: источник инфракрасного излучения, формирователь светового потока и фотоприемник. Сформированный определенным образом световой поток периодически прерывается вращающимся кулачком трамблера. Это прерывание воспринимается фотоприемником и через усилитель управляет силовым электронным ключом, прерывающим ток через катушку зажигания, в результате чего и возникает искровой разряд.   Основные свойства Сонар ИК Сонар-ИК обеспечивает высокую стабильность параметров системы зажигания во время эксплуатации, поскольку он не содержит механических (обгорающих и истирающихся элементов) Сонар-ИК обеспечивает высокое качество электрических параметров: -более высокое напряжение (около 400В)
