Энергомаш БРП-5 Блок реле и предохранителей Энергомаш

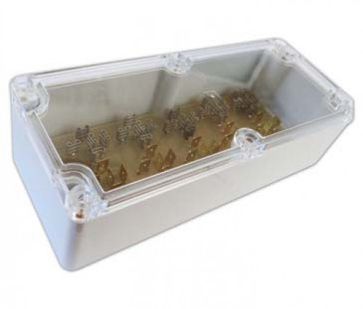

БРП5 Блок реле и предохранителей предназначен для монтажа различных схем низковольтного электрооборудования.. Представляет собой установленную в герметичный корпус печатную плату с контактами (гнезда 6,3 мм и штыри 6,3 мм).Гнездовые контакты объединены в группы, позволяющие установить в них плоские предохранители и устройства в корпусах "мини" реле, и электрически соединены с соответствующими штыревыми контактами.. Коммутация схем осуществляется соединительными проводами с гнездами 6,3 мм (для фиксации на штыревых контактах платы). . Провода с гнездами в комплект поставки не входят. Для удобства монтажа рекомендуется использовать провода разного цвета.. Характеристики:. Количество мест под предохранители: 5. Количество мест под реле: 5. Рекомендации по монтажу:. 1. Снять крышку, вывернув крепежные винты.. 2. Извлечь из корпуса печатную плату.. 3. Собрать на плате схему, установив в соответсвующие гнезда предохранители и используемые устройства (например, реле).. 4. Осуществить коммутацию с помощью предварительно подготовленных проводов с гнездами.. 5. В корпусе блока просверлить отверстие необходимого диаметра под присоединительные провода или гермоввод.. 6. Закрепить плату в корпусе, провода пропустить через отверстие (или гермоввод).. 7. Установить на корпус крышку и закрепить ее винтами. None
