ПСЧ-3А.05.2М.301.1

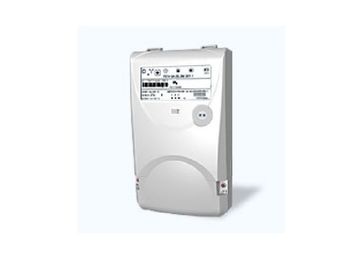

Счетчик трехфазный однотарифный ПСЧ-3А.05.2М
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчики предназначены для учета активной электроэнергии в трехпроводных и четырехпроводных сетях переменного тока в прямом направлении. Счетчики могут использоваться автономно или в составе информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52322-2005, ГОСТ Р 52425-2005. Сертификат соответствия № РОСС RU.АЯ74.32188. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.05.2М

Электромеханическое отсчетное устройство (ОУ) отображает количество потребленной активной энергии в кВт·ч с точностью до десятых долей. Один телеметрический выход. В счетчиках электроэнергии имеется индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки. В счетчиках электроэнергии имеется индикация наличия напряжения в каждой фазе. Счетчики непосредственного подключения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Наименование величины

Значение

Номинальное напряжение, В

3х(120-230)/(208-400)

Базовая (максимальная) сила тока, А

5 (60) или 5 (100)

Класс точности при измерении активной энергии

1

Частота сети, Гц

45-65

Чувствительность в каждой фазе, А

0,0125 (Iном =5А)

Мощность, потребляемая каждой цепью напряжения, при номинальном напряжении:

активная, Вт

не более 0,8

полная, В·А

не более 1

Полная мощность, потребляемая каждой последовательной цепью счетчика электроэнергии, при номинальном токе и номинальной частоте, В·А

не более 0,1

Передаточное число телеметрических выходов, имп./кВт·ч:

в основном режиме

500

в поверочном режиме

5000

Диапазон рабочих температур электросчетчика, o С

от -40 до +55

Межповерочный интервал счетчика электроэнергии, лет

16
