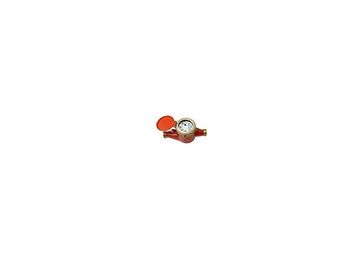

Водосчетчик МЕТЕР ВК-ГИ импульсный выход (с комплектом штуцеров) ДУ"32

Счетчики воды крыльчатые ВК- (Ду) Х (многоструйные, сухоходные) предназначены для измерения объема холодной питьевой воды и сетевой воды. Счетчики воды крыльчатые ВК- (Ду) Х (многоструйные, сухоходные) предназначены для измерения объема холодной питьевой воды и сетевой воды, протекающей по трубопроводу при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0МПа (10кгс/см²). Счетчики ВК могут дополнительно комплектоваться датчиком для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен — 1; 10; 100 и 1000 л/имп. При оснащении счетчиков ВК импульсными датчиками с любой ценой импульса (л/имп) в обозначении появляется буква «И». Устройство и принцип работы: Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая часть магнитной муфты). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды (в кубических метрах
