Водосчетчик СКБ-40

Применение

Счетчик холодной и горячей воды «Водомеръ» (СХ-15, СГ-15), изготовленный по техническим условиям ТУ 4213-027-0319029-2010, предназначен для измерения и учета объема воды по СанПиН 2.1.4.1074, протекающей через счетчики в системах водоснабжения при давлении до 1,0 МПа (10кгс/см²) и диапазоне температур от плюс 5°С до плюс 30°С (холодная вода) и от плюс 30°С до плюс 90°С (горячая вода).

Описание

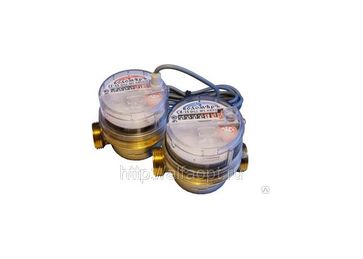

Новая линейка состоит из двух моделей: счетчик холодной воды СХ-15 «Водомеръ» и счетчик горячей воды СГ-15 «Водомеръ». Обе новинки изготовлены из материалов, не подверженных коррозии: латуни и пластмассы, и снабжены магнитоуправляемым герметизированным контактом, позволяющим передавать информацию на расстоянии. Крыльчатые счетчики «Водомеръ» имеют антимагнитную защиту и обладают широким диапазоном расходов. Счетчики могут занимать как горизонтальное, так и вертикальное положение на трубопроводе. Межповерочной интервал составляет 6 лет для СХ-15 и 4 года для СГ-15. Низкий порог чувствительности позволяет повысить точность учета воды.

Принцип работы

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся в корундовых подшипниках. Вращение происходит под воздействием протекающей воды в проточной части латунного корпуса, с угловой скоростью, пропорциональной скорости потока измеряемой среды. При этом число оборотов крыльчатки, передается магнитной муфте механического индикаторного устройства. Таким образом, обеспечивается отсчет показаний счетчика с семи роликовых и одного стрелочного указателей, четыре из которых (черного цвета), показывают измеренный объем в «м³», а остальные (красного цвета) – кратные доли «м³».

Основные преимущества



вертикальное и горизонтальное расположение;

латунный корпус;

возможность поворота счетного механизма в удобное по
