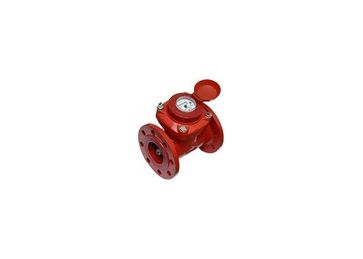

Счетчик воды домовой МЕТЕР ВТ-Г (фланцевый) ДУ"100

Счетчики воды турбинные ВТ- (Ду) Г предназначены для измерения объема горячей сетевой воды, протекающей по трубопроводу. Счетчики воды турбинные ВТ- (Ду) Г предназначены для измерения объема горячей сетевой воды, протекающей по трубопроводу при температуре от 5°С до 90°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см²). Счетчики горячей воды могут применяться для учета холодной воды. Возможно специальное исполнение данной модели счетчика воды для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 150°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см²). Счетчики ВТ могут дополнительно комплектоваться датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен — 100; 1000; 10000 и 100000 л/имп. При оснащении счетчиков ВТ импульсными датчиками с любой ценой импульса в обозначении появляется буква «И». Устройство и принцип работы: Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом). Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее через струевыпрямитель в измерительную вставку, где в твердых опорах поперек потока вращается турбина. Вода, пройдя через измерительную вставку, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Измерительная вставка состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью, подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой. Счетный механизм герметич
