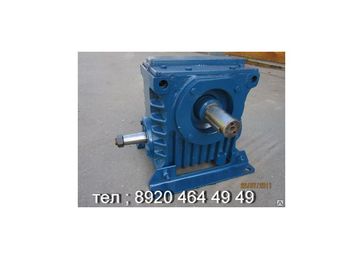

Редуктор червячный РЧУ100-20-52

Редуктор РЧУ-100 Редуктор червячный одноступенчатые универсальные общего назначения РЧУ-100 предназначен для уменьшения частоты вращения с одновременным увеличением крутящего момента и эксплуатации в макроклиматических районах с умеренным климатом (исполнение У), категорией размещения 1-4 по ГОСТ 15150-69. Червячные редукторы изготавливаются в диапазоне передаточных чисел n=8…80. Редуктор допускает применение в следующих условиях: - нагрузка постоянная и переменная, одного направления и реверсивная; - работа постоянная и с периодическими остановками; - вращение валов в любую сторону без предпочтительности; - внешняя среда — неагрессивная, невзрывоопасная. Редуктор РЧУ-100 изготавливается с лапами, отлитыми совместно в корпусом, и позволяют производить монтаж и эксплуатацию с любым расположением червячной пары, а именно: а) червячный вал под колесом; б) червячный вал над колесом; в) червячный вал или вал колеса вертикальные при креплении редактора к боковой вертикальной стенке или кронштейну (черт. 5). Кронштейны изготавливаются заказчиком — потребителем. Пример условного обозначения редуктора в заказе на поставку: РЧУ-100-40-51-У3-В или РЧУ-100-20-52-Т; где РЧУ — тип редуктора; 100 — межосевое расстояние; 40 и 20 — передаточное число; 51 и 52 — вариант исполнения сборки (черт, 4); У3 и Т — климатическое исполнение и категория размещения;
