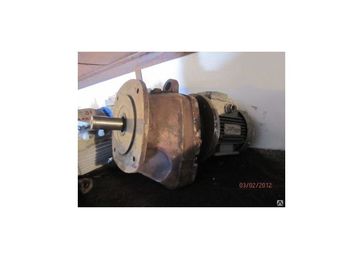

Мотор редуктор 1МЦ2С63-28-G310-0,55

Мотор-редукторы цилиндрические 1МЦ2С выполнены по соосной схеме с расположением валов в вертикальной плоскости. Корпуса мотор-редукторов цилиндрических, изготовленные из чугуна методом литья, состыкованы в вертикальной плоскости двумя цилиндрическими штифтами и болтами. Зубчатые передачи мотор-редуктора 1МЦ2С-100Н выполняются с зацеплением Новикова с модифицированным исходным контуром. Все прочие мотор-редукторы цилиндрические имеют эвольвентное зацепление с исходным контуром по ГОСТ 13755-81. Для изготовления зубчатых передач Новикова используется сталь 40Х, подвергаемая улучшению до твердости НВ 269…311. Эвольвентные зубчатые передачи производятся из стали 25ХГМ, нитроцементованные, твердость рабочих поверхностей 56…62 НRСэ. Опорами валов служат конические роликоподшипники. Смазка мотор-редукторов цилиндрических осуществляется из общей масляной ванны. Детали зацепления входной ступени смазываются окунанием, детали зацепления выходной ступени и подшипников – разбрызгиванием (в том числе и переднего подшипника двигателя). Для смазки мотор-редукторов применяются масла ТСп-10 и ТАп-15В, ИТП-300, ИРП-150.
