Оборудование для розлива воды от 0,5 до 5,0 л.

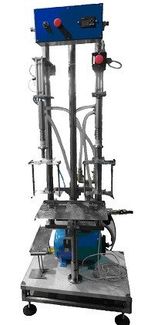

Полуавтомат розлива воды ЛД2, ЛД4

Полуавтомат розлива ЛД2 (две разливочные головки) или ЛД4 (четыре наливные головки) это оборудование линейного типа. Осуществляется розлив спокойной воды как в ПЭТ-тару, так и в стеклянные бутылки.

В состав полуавтоматического розлива входит насосная станция, наливные головки и электронная система управления на базе программируемого контроллера "EASY".

Дозирование осуществляется по уровню.

Технические характеристики ЛД2 ЛД4

Производительность(1,0л вода) Бут/час До 800 До 1500

Производительность(5,0л вода) Бут/час До 300 До 600

Количество разливочных головок Шт. 2 4

Высота используемой бутылки мм До 345 До 345

Диаметр используемой бутылки мм До 320 До

Рабочее давление воздуха Мпа 0,6 0,6

Напряжение питания Вт 220 220

Установленная мощность кВт 1,5 3

Габаритные размеры (ДхШхВ) мм 540х660х2000 1040х660х2000

масса Кг 60 110

Комплектующие:

Пневматика Camozzi FESTO

Принцип рабочего процесса полуавтоматической линии розлива:

• Вставляем пустую бутылку в держатель горловин бутылок и нажимаем кнопку

«Пуск». (Последующие операции цикла выполняются автоматически.)

• Разливочные головки опускаются пневмоцилиндрами.

• Вода по системе подачи жидкости подается насосом. Проходит через обратный и

электоромагнитный клапана, делится на два потока и через регулировочные вентиля по

шлангам подачи продукта поступает в головки розлива.

• В головках розлива продукт по наливной трубке через отверстия в сопле наливается в

бутылки.

• Прижимная шайба с уплотнением, во время наполнения, обеспечивает герметичность

горла наполняемой бутылки.

• Воздух из бутылки вытесняемый продуктом выходит через полость между наружной и

наливной трубками и через штуцер перелива по шлангу перелива поступает в

промежуточную емкость.

• Когда уровень продукта достигнет края наружной трубки, его излишек удаляется также

через шланг перелива.

• По сигналу с контролера подача продукта перекрывается электромагнитным клапаном.

Только после
