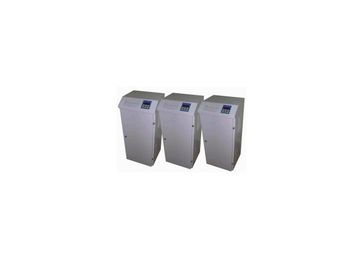

LIDER PS30SQ-Е

Входные параметры:

Номинальное напряжение сети, В: 220 Частота питающей сети, Гц: 50 Номинальный диапазон входного напряжения, В: 340...430 Рабочий диапазон входного напряжения, В: 310...430 Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном диапазоне при номинальной нагрузке, А: 50,5

Выходные параметры:

Номинальное выходное напряжение, В: 310...415 Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне, %: ±0,5 Дискретность установки выходного напряжения, В: 1 Номинальная мощность нагрузки, ВА / ток нагрузки, А: 30000 / 45,5 Изменение нагрузки, % от номинальной: 0…100

Эксплуатационные параметры:

КПД, %: 97 Перегрузочная способность: при Рнагр от 1,1 до 1,5 Рном - 10 сек.; при Рнагр от 1,5 Рном до 2 Рном - 5 сек.; при Рнагр от 2 Рном до 4 Рном - 1 сек.; при Рнагр > 4Рном - 0,5 сек. Активная потребляемая мощность на холостом ходу, не более: 20 Вт Форма выходного напряжения: не искажается Отклик на возмущение, мс: не более 40 Скорость реакции на возмущение сети, В/с: не менее 300 Уровень шума, дБ: не более 40 Диапазон температур, °С: от +5 до +35 Влажность: не более 80% при 25° С Габариты, Ш х Г х В, мм: 3 х 430х370х890 Вес, кг: 167

Индикация и сигнализация:

Индикация величины входного напряжения (напряжения сети) Индикация и установка величины номинального выходного напряжения Индикация и установка точности регулирования выходного напряжения Индикация величины мощности нагрузки и перегрузки Индикация аварии сети и аварии стабилизатора

Контроль и защита:

Контроль тока нагрузки Контроль температуры силовых ключей Отключение выхода при перегрузке с однократным автоматическим повторным включением (АПВ) через 10 сек. Автоматический вводной выключатель с тепловым и электромагнитным расцепителем Быстродействующая защита от КЗ (не более 10 мсек) Класс защиты: IP20 Установка: напольная

Подключение:

Стабилизатор подключается
