СТС 5605-2 05-3

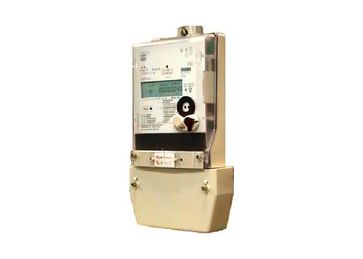

Счетчик трехфазный многофункциональный СТС 5605-2/05-3 Это трехфазные цифровые измерительные приборы, сочетающие в себе многофункциональный микропроцессорный счетчик и измеритель показателей качества электрознергии. Счетчики предназначены для многотарифного учета активной и реактивной энергии и мощности прямого и обратного направления и четырехквадрантной реактивной энергии. СТС5602 – для использования в энергосистемах и на промышленных предприятиях, с учетом потоков энергии и мощности на межсистемных перетоках с точностью по классам 0,2S и 0,5S; СТС5605 – в энергосистемах, на промышленных предприятиях, у непромышленных и мелкомоторных потребителей с точностью по классам 0,5S и 1.
Применяются в АИИС КУЭ для передачи измеренных величин на диспетчерский пункт контроля, учета и распределения электрической энергии, а также в центры сбора данных по коммерческим расчетам.
Счетчики СТС удовлетворяют требованиям стандартов ГОСТ 30206 (МЭК 62053-22), ГОСТ 30207 (МЭК 62053-21) для активной энергии и ГОСТ 26035 (МЭК 62053-23) для реактивной энергии. По способу защиты человека от поражения током счетчики соответствуют классу II ГОСТ 12.2.007.0.
По безопасности эксплуатации удовлетворяют требованиям ГОСТ 22261 и ГОСТ 51350. По устойчивости к климатическим воздействиям счетчики относятся к группе 5 по ГОСТ 22261, по условиям климатического исполнения к категории УХЛ 3.1 в соответствии с ГОСТ15150. Счетчики имеют степень защиты IP51 (корпус) и IP20 (клеммная колодка) согласно требованиям ГОСТ 14254.

ФУНКЦИИ, РЕАЛИЗУЕМЫЕ СЧЕТЧИКОМ СТС

измерение активной электрической энергии в трехфазных четырех- и трехпроводных сетях переменного тока по двум направлениям; измерение реактивной электрической энергии в четырех- и трехпроводных сетях переменного тока по квадрантам; определение суммарной (по трем фазам) активной мощности; определение суммарной (по трем фазам) реактивной мощности; измерение частоты; формирование профиля нагрузки; учет
