Светодиодный модуль А-СС-СВД-11-23

Описание Светодиодный модуль А-СС-СВД-11-23 применяется для сборки светодиодного светильника. Данный вариант led линееек и источника питания одновременно несёт собой:

простоту монтажа, высокие светотехнические характеристики (от 143 Лм/Вт без учёта рассеивателя осветительного прибора) выгодный гарантийный срок эксплуатации.

Интересен данный светодиодный модуль А-СС-СВД будет в первую очередь компаниям, которые несут финансовые потери от вышедших из строя низко бюджетных светодиодных светильников, с распространёнными габаритными размерами 595х595х19 мм. Как правило данные светильники складируются, по причине того, что они вышли из гарантийного срока обслуживания. При данном факте выгода от применения наших комплектов в данных светильниках налицо. Светодиодный модуль

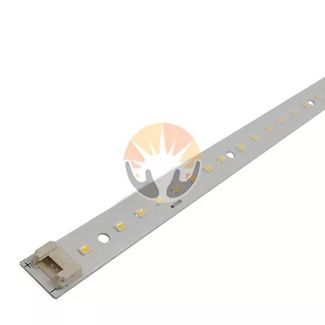

Светодиодный модуль включает в себя определённое количество led диодов, которые распределены по линейной площади. Материал линейки — алюминиевый сплав. Ширина, длина и толщина линейки подобрана для оптимального перераспределения тепла от светодиодов к корпусу осветительного прибора. Крепление модуля

Крепление имеет варианты:

на металлические заклёпки — через отверстия в линейке происходит монтаж на поверхность осветительного прибора. (Необходимые данные для создания карты отверстий на корпусе светильника вы можете посмотреть ниже в чертеже линейки.) на двустороннюю термо клейкую ленту — наносится на заранее обезжиренную поверхность линейки и приклеивается также на обезжиренную поверхность осветительного прибора.

Характеристики

Светотехнические

Электрические

Световой поток светодиодного модуля (платы): 1660-3090 Лм (5000К)
