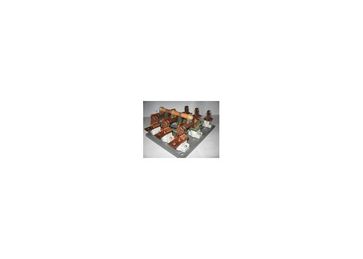

Рубильник РПС

Рубильники РПС с предохранителями на общей плите с боковым смещенным приводом, открытого исполнения, трехполюсные, с ручным приводом зависимого действия. В рубильниках РПС с предохранителями на общей плите используются предохранители ПН-2 100А, предохранители 250А, предохранители 400А. Назначение рубильников РПС Рубильники РПС с предохранителями на общей плите с боковым смещенным приводом, открытого исполнения, трехполюсные, с ручным приводом зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В. Структура условного обозначения Рубильников РПС: Рубильник РПС-2/1 П, 250А У3 РП - условное обозначения аппарата, рубильник с предохранителями; С - условное обозначение вида привода, боковой смещенный; 2/ - условное обозначение номинального тока, 1 - 100А, 2 - 250А, 4 - 400А; 1 - условное обозначение длины вала, - для рубильников с боковым смещенным приводом: 1 - 180 мм, 2 - 215 мм; - для рубильников с боковой рукояткой: 1 - 170 мм, 2 - 205 мм; П - условное обозначение исполнения бокового смещенного привода и боковой рукоятки: П - правое, Л - левое 250А - номинальный ток, А; У3 - вид климатического исполнения по ГОСТ 15150.
