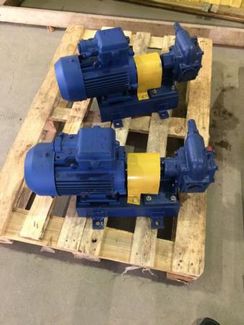

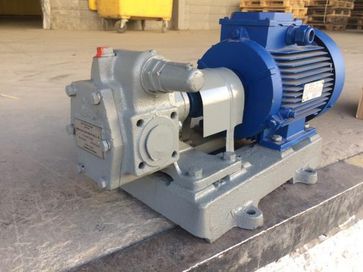

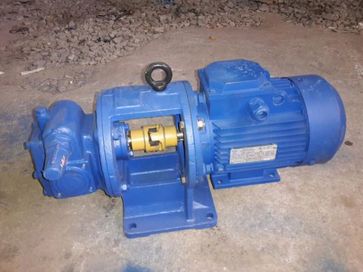

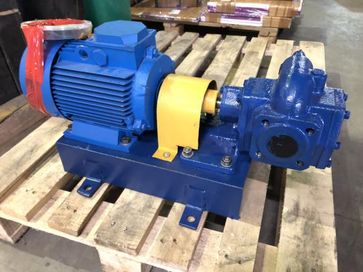

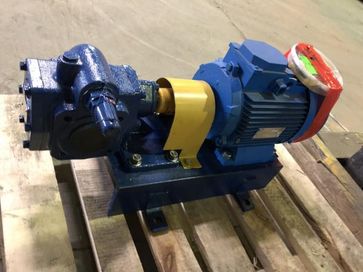

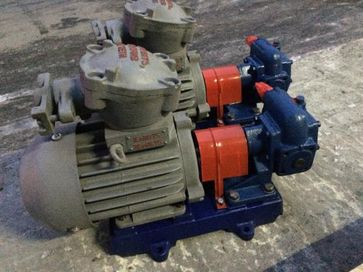

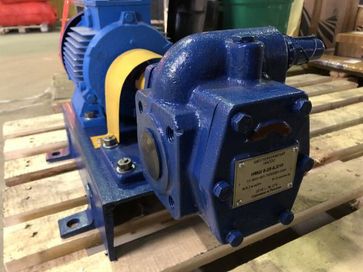

НМШФ 8-25Б с дв 2,2 1500 лапы IP54 (АИР 90 Л4 )

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Например:      НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89



      Ш - шестренный насос

      НМШ - насос масляный шестеренный на лапах

      НМШФ - насос масляный шестеренный фланцевый

      НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса

0,6 - подача насоса в литрах на 100 оборотов

25 - наибольшое давление насоса, кгс/см²

0,25 - подача насоса в агрегате, м³/ч

25 - давление на выходе из насоса в агрегате, кгс/см²

Ю - условное обозначение материала проточной части насоса

      без обозначения - чугун

      Б - бронза

      Ю - алюминий и его сплавы

      К - нержавеющая сталь

3 - исполнение двигателя (морское)

ТУ 26-06-1558-89 - обозначение технических условий





Условные обозначения, принятые на графических характеристиках масляного насоса:

Q — подача, м³/час;

Р — давление насоса в агрегате, кгс/см²;

N — мощность насоса, кВт;

n — частота вращения, об/мин;

 — КПД, %;

— вакууметрическая высота всасывания, м; None
