Щит "Автоматический уровень"

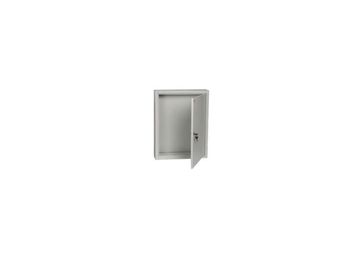

Назначение: •щит предназначен для управления тремя независимыми насосами, каждый из которых поддерживает уровень жидкости в одной из трех емкостей по показаниям трех датчиков уровня. Обеспечивает защиту электрооборудования от режимов перегрузки и токов короткого замыкания. Описание: Щит: •сборный, металлический, навесной. Аппараты: •QF1...QF4 - автоматические выключатели, обеспечивают защиту цепей и оборудования от токов перегрузки и короткого замыкания. •УЗОТЭ-2У - предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности. •САУ-МП - логический микропроцессорный контроллер, предназначен для решения задач локальной автоматизации, связанных с применением релейных схем. Применяется для управления подающими насосами в системах горячего и холодного водоснабжения, а также для поддержания уровня жидкости в резервуаре. •D1, D2, D3 2 - кондуктометрические датчики уровня жидкости, предназначены для контроля уровня жидкости в металлических резервуарах открытого и закрытого типа. •D4, D5, D6 - термопреобразователь сопротивления позисторного типа, предназначенный для контроля температуры корпуса электродвигателя. •ТТ1, ТТ2, ТТ3 - трансформаторные датчики, служащие для формирования сигнала, пропорционального току, потребляемому электродвигателем. •КМ1, КМ2, КМ3 - контакторы обеспечивающие коммутацию различного мощного электрооборудования (насосы, компрессоры, уличное освещение, электронагревательные котлы). •М1, М2, М3 - электродвигатели
