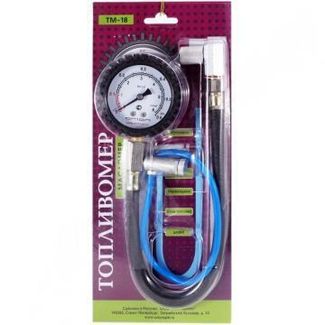

Топливомер Орион ТМ-18

НАЗНАЧЕНИЕ Измеритель давления топлива (топливомер) и давления масла ТМ-18 используется для измерения давления в системах впрыска топлива инжекторных автомобилей ВАЗ (8 и 16 клапанных), и некоторых иномарок. Также ТМ-18 используется для измерения давления в системах подачи масла для смазки элементов двигателя. Укомплектован наконечником с резъбой М14х1.5. Подходит для двигателей автомобилей ВАЗ, Alfa Romeo, Citroen, Fiat, Lancia, Opel, Peugeot, Renault, Saab, Seat, Volvo и др.КОНСТРУКЦИЯ ПРИБОРА Манометр Уплотнительная прокладка под манометр Штуцер для манометра Гибкий шланг Штуцер с резьбовым наконечником Уплотнительное кольцо Переходник для подключения к топливной рампе Кран сброса давления Трубка для слива топливаПОРЯДОК РАБОТЫ Внимание! При работе соблюдайте меры предосторожности. Не прикасайтесь к сильно нагревающимся частям автомобиля. Во время вращения коленчатого вала не вынимайте наконечник масломера из отверстия датчика давления. Во время подключения или отключения измерителя давления топлива к топливной рампе рекомендуется разложить вокруг места подключения ткань для того чтобы исключить возможность разлива бензина на горячие узлы двигателя. Перед началом работы ознакомьтесь с инструкцией. Выполнять процедуру проверки лучше вдвоем.ИЗМЕРЕНИЕ ДАВЛЕНИЯ ТОПЛИВА Прикрутите переходник для подключения к топливной рампе к штуцеру с резьбовым наконечником. Подключите измеритель давления топлива к измерительному порту (в автомобилях ВАЗ измерительный порт расположен на топливной рейке справа по ходу движения автомобиля). Поместите свободный конец трубки для слива топлива в бензостойкую емкость (объем емкости не менее 0.2 литра). Запустите двигатель Стравите воздух из соединительного шланга, для этого откройте запорный клапан до тех пор, пока в сливной трубке не появится бензин. Проведите измерение давления топлива. *при измерении давления топлива в топливной рампе необходимо придерживаться методики указанной заводом изготовителем. Величины давления топлива при разн
