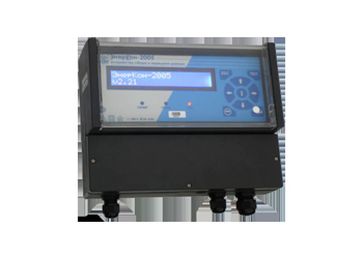

УСПД ЭнерКон-2005

УСПД ЭнерКон-2005 Поддерживает до 2000 точек учета энергоносителей и воды в том числе
системные счетчики других производителей: Меркурий-230, Меркурий-200,
Меркурий-202, ПСЧ-3ТА, СЭБ-2А и

Подробное описание

УСПД ЭнерКон-2005 Поддерживает до 2000 точек учета энергоносителей и воды в том числе
системные счетчики других производителей: Меркурий-230, Меркурий-200,
Меркурий-202, ПСЧ-3ТА, СЭБ-2А и концентратор Меркурий-225; осуществляет
преобразование интерфейсов с сервером (Ethernet, GSM, RS-232, RS-485) в
интерфейсы с точками учета (токовая петля, RS-232, RS-485).
Перечисленные интерфейсы реализованы по модульному принципу ГОСТ 22261-94 и ТУ 4389-065-00226023-2006

В состав комплекса УСПД ЭнерКон-2005 входят: универсальный промышленный контроллер «ЭнерКон-2005», который
обеспечивает сбор, вычисление, хранение данных об
энергопотреблении (учетных показателей) со счетчиков, адаптеров
счетчиков-датчиков и передачу полученных данных по запросу в Центр
сбора информации (ЦСИ).
адаптер счетчика-датчика (далее по тексту АСД), обеспечивающий
преобразование первичной информации от счетчика энергоресурса
(электроэнергии, воды и т.д.), вычисление и хранение данных об
энергопотреблении (учетных показателей) с точек учета и передачу
этих данных по запросу в «ЭнерКон-2005» (см. таблица 1). АСД
осуществляет адаптацию конкретного счетчика под АИИС КУЭ
"МЗЭП-Энергия".
Таблица 1. Основные исполнения АСД.


Исполнение АСД

Вариант крепления


Число подключаемых счетчиков


Интерфейс с верхним уровнем


Интерфейс со счетчиками


Автономное питание




АСД-1-D8-02-01


DIN-рейка


8


RS-232


Телеметрия/ «токовая петля»







АСД-1-D8-03-01


8


ZigBee







АСД-1-D8-04-01


8


PLC-0.4 кB







АСД-1-D8-05-01


8


RS-485







АСД-1-D8-07-01


8


Ethernet












АСД-1-С1-02-01


в корпус СОЭ-55


1


RS-232


Телеметрия/ «токовая петля»







АСД-1-С1-03-01


1


ZigBee







АСД-1-С1-04-01


1


PLC-0.4 кB







АСД-1-С1-05-01


1


RS-485







АСД-1-С1-07-01


1


Ethernet







АСД-1-С1-02-05


1


RS-232


RS-485







АСД-1-С1-03-05


1


ZigBee







АСД-1-С1-04-05


1


PLC-0.4 кB







АСД-1-С1-05-05


1


RS-485







АСД-1-С1-07-05


1


Ethernet







АСД-1-Х1-03-01


Хомут


2


ZigBee


Телеметрия


А
