Упор Нельсона

Предлагаем купить оптом упоры Нельсона.
Доставка по всей России по низким ценам.
Упоры Нельсона используются в строительстве мостов и высотных зданий.Предлагаем купить оптом упоры Нельсона /Nelson/.
Доставка по всей России по низким ценам.
Упоры Нельсона используются прежде всего в строительстве мостов и высотных зданий.

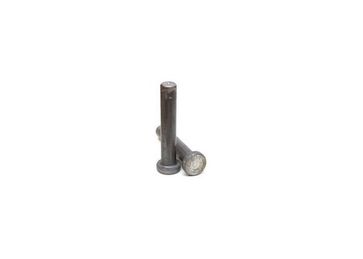

Упор Нельсона - это соединительные элементы металлоконструкций и железобетона. Процесс приварки полностью автоматизирован и составляет 0,2-0,8с, за счёт этого работа производится быстро и исключается человеческий фактор.
Наиболее массовое применение привариваемые соединительные элементы, получили при строительстве сталежелезобетонных и разводных мостов, в строительстве высотных зданий с несущим металлическим каркасом, ограждающих конструкций объектов ядерной энергетики, а так же при реконструкции различных сооружений.
Важным аспектом этой системы является то, что благодаря силовому и формообразующему соединению стальных конструкций и железобетона, возникает принципиально новая конструкция, оптимально использующая преимущества железобетона в сжатой и стальной конструкции в растянутой зоне.В качестве средства объединения железобетонной плиты и металлической балки как правило используют так называемые гибкие упоры – металлические стержни с высаженной головкой, нижний торец которых приваривается к верхнему листу балки. Предполагается соединение упоров с балкой при помощи полуавтоматической дугоконтактной сварки.

 Процесс приварки упора Нельсона состоит из нескольких этапов и осуществляется в автоматическом режиме, что исключает возможность влияния человеческого фактора на качество приварки. Сварочная ванна формируется под керамическим кольцом, которое выполняет роль флюса. Сам процесс приварки одного упора Нельсона длится 0.2…0.8 секунды в зависимости от его диаметра. Технология приварки настолько отработана, что при грамотном использовании можно говорить практически о 100% гарантии качества сварного шва, что подтверждается многократными испытаниями.


 Изготовление упоров Нельсона регламентируется ISO 13918.


       В области строительства зданий сталежелезобетонные конструкции прочно утвердились на рынке. Основным преимуществом этого метода строительства является быстрое возведение сооружений, независимое от погодных условий, что также снижает строительную стоимость за счет более раннего введения сооружения в эксплуатацию при гарантированном высоком качестве. Снижение веса конструкций до 20% приводит к разгрузке фундаментов и позволяет увеличить экономическую эффективность строительства. При возведении зданий значительные пространства без колонн дают возможность более гибкого использования и увеличения полезной площади.
     При возведении промышленных и административных зданий сталежелезобетонные конструкции универсальны в использовании, так как благодаря свободной планировке здания ненесущие стены (перегородки) можно легко перемещать. При определённых условиях, профнастил может быть включен в работу плиты перекрытия, что даёт дополнительную экономию арматуры.      Современные сталежелезобетонные мосты были бы немыслимы без приваренных гибких анкеров с высаженной головкой - упоров Нельсона. Для больших мостов часто используется десятки тысяч упоров Нельсона, обеспечивающих долговечное соединение между несущими стальными конструкциями (современным пролетным строениям часто придают трапециевидную форму для обеспечения более высокой жесткости при кручении) и железобетонными плитами проезжей части.

Размеры приварного упора (упора Нельсона) тип КВ(SD) сталь в мм:

D l2 d1 d2 d3 k h
1/4˝(6) 50 6,35 12,7 9,7 4,7 3,0
1/4˝(6) 65 6,35 12,7 9,7 4,7 3,0
1/4˝(6) 100 6,35 12,7 9,7 4,7 3,0
3/8˝(10) 50 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 75 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 100 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 125 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 150 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 175 9,52 19,05 12,5 7,1 4,0
1/2˝(13) 25 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 50 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 75 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 100 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 125 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 150 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 175 12,7 25,4 17,0 8,0 5,0
5/8˝(16) 35 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 50 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 75 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 100 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 125 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 150 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 175 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 200 15,87 31,7 21,0 8,0 7,0
3/4˝(19) 50 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 60 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 75 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 80 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 100 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 125 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 150 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 175 19,05 31,7 24,0 10,0 9,0
3/4˝(19) 200 19,05 31,7 24,0 10,0 9,0
7/8˝(22) 75 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 90 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 100 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 125 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 150 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 175 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 200 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 250 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 300 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 350 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 400 22,22 34,9 28,0 10,0 10,0
7/8˝(22) 525 22,22 34,9 28,0 10,0 10,0
1˝(25) 100 25,40 40,9 30,5 12,7 10,0
1˝(25) 125 25,40 40,9 30,5 12,7 10,0
1˝(25) 150 25,40 40,9 30,5 12,7 10,0
1˝(25) 175 25,40 40,9 30,5 12,7 10,0
1˝(25) 200 25,40 40,9 30,5 12,7 10,0
1˝(25) 250 25,40 40,9 30,5 12,7 10,0

Размеры приварного упора тип КВ(SD) нержавеющая сталь в мм:

D l2 d1 d2 d3 k h
1/4˝(6) 50 6,35 12,7 9,7 4,7 3,0
1/4˝(6) 65 6,35 12,7 9,7 4,7 3,0
3/8˝(10) 50 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 75 9,52 19,05 12,5 7,1 4,0
3/8˝(10) 100 9,52 19,05 12,5 7,1 4,0
1/2˝(13) 50 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 75 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 100 12,7 25,4 17,0 8,0 5,0
1/2˝(13) 125 12,7 25,4 17,0 8,0 5,0
5/8˝(16) 50 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 75 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 100 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 125 15,87 31,7 21,0 8,0 7,0
5/8˝(16) 150 15,87 31,7 21,0 8,0 7,0


предоплата
Возможен самовывоз.
Есть доставка.
