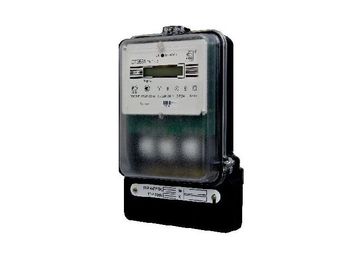

Счетчик трехфазный однотарифный СТЭ-561/П100-1-4М-К1 СТЭ-561 Предназначены для учета активной или реактивной энергии в прямом
направлении в четырех- и трехпроводных сетях переменного тока

Подробное описание

Счетчик трехфазный однотарифный СТЭ-561/П100-1-4М-К1 СТЭ-561 Предназначены для учета активной или реактивной энергии в прямом
направлении в четырех- и трехпроводных сетях переменного тока номинальной
частотой 50 Гц, а также для многотарифного учета. Энергопотребление отображается
на жидкокристаллическом индикаторе (ЖКИ) или электромеханическом отсчетном
устройстве (ОУ), защищенном от электромагнитных воздействий. Интерфейсы связи
RS-485 или RS-232 позволяют работать в составе любых автоматизированных систем
учета АИИС КУЭ. При измерении активной энергии счетчики соответствуют классу
точности 1, при измерении реактивной энергии класс точности 2. Существуют
следующие варианты исполнений: однотарифные с электромеханическим отсчетным
устройством, многотарифные с ЖКИ, с внешней и внутренней тарификацией, с
интерфейсом RS-485 (RS-232), многофункциональные активной и реактивной энергии.
Счетчики соответствуют ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52425-2005 ДОСТОИНСТВА:

высокая точность с большим технологическим запасом, современная элементная база с длительным сроком службы ; применение SMD монтажа; изготовление плат счетчиков на автоматизированном оборудовании; регулировка и поверка счетчиков на автоматизированных поверочных стендах.

особые для серии СТЭ561/Пхх-1-4М:

работа в расширенном температурном

диапазоне (-40 ... 60)°С; светодиодные индикаторы наличия напряжения в фазах LI, L2, L3; обнаружение и индикация неправильного подключения трансформаторов тока с помощью светодиода "Ошибка подключения";

особые для серии СТЭ561/ПХХ-Т-4-5

внутренний тарификатор на четыре тарифа; интерфейс связи RS-485; точность хода часов реального времени 0,5 с/сут. тарифное расписание – 4 тарифа, 8 зон, 12 сезонов, выходные и праздничные дни энергонезависимая память (20 лет); в качестве датчика тока используется токовый трансформатор; скорость обмена до 9600 бод;

в том числе для СТЭ561/П5-Т-4Р-5

измерение активной и реактивной энергии и мощности; количество импульсов устанавливается программно; тарифное расписание – 4 тарифа, 8 зон, 12 сезонов, выходные и праздничные дни формирование профилей мощности; глубина хранения 1-го графика нагрузки (интервал 30 мин) 199 суток (9557 записей); интервалы графи­ков нагрузок: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. счетчики обеспечивают отображение информации не
только об энергопотреблении по каждому из четырех тарифов, но и о
текущей дате, текущем времени суток, текущей мощности, напряжении и
токе пофазно, месячном энергопотреблении за каждый месяц года по
каждому из тарифов (15 записей).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип отчетного устройства Электромеханическое или ЖКИ Измерительный элемент Трансформатор Тип интерфейса Имп.выход, "токовый" RS-232, RS-485 Класс точности 1,0 Напряжение 3х220/380 В Ток номинальный 5А / 10А Ток максимальный 50А /100 A Количество тарифов до 4 Рабочий диапазон температур (эл.мех./ЖКИ) -40°С … +60°С / -20°С…+60°С Срок службы 32 года Межповерочный интервал (эл.мех./ЖКИ) 10 лет /16 лет Тип корпуса / Вариант крепления Вариант "К1" - прозрачный кожух / Три винта

Вариант "К2" - непрозрачный кожух / Три винта Срок гарантии 24 месяца Частота сети 50 Гц Порог чувствительности:

-номинальный ток 5А

-номинальный ток 10А

0,0125А

0,025А Относительная влажность воздуха при 25°С 98% Цена одного разряда счетного механизма:

-младшего

-старшего

0,1кВт*ч

10 000кВт*ч Передаточные числа (эл.мех./ЖКИ) 800, 1 600кВт*ч / 1 000кВт*ч Полная активная мощность, потребляемая цепью напряжения, не более 10В*А / 2Вт Полная мощность, потребляемая цепью напряжения, не более 0,5В*А Диапазон рабочих напряжений 176В - 254В Габаритные размеры 283х174х75 мм

317х174х75 мм

265х154х75 мм Масса счетчика, не более 1,65 кг Технические условия ТУ 4228-060-00226023-2007
