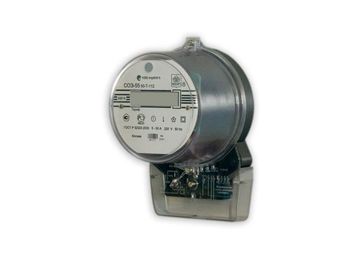

СОЭ-55/60-1-110

СОЭ-55/60-1-110 Предназначены
для учета активной электрической энергии в двухпроводных цепях
переменного тока, имеют класс точности 1, приспособлены для работы в
составе автоматизированных

Подробное описание

СОЭ-55/60-1-110 Предназначены
для учета активной электрической энергии в двухпроводных цепях
переменного тока, имеют класс точности 1, приспособлены для работы в
составе автоматизированных информационно-измерительных систем АИИС КУЭ
(АСКУЭ) бытового потребления. Счетчики в корпусе варианта "2"
(СОЭ-55/ХХХ-Т-2ХХ) имеют возможность установки на DIN-рейку и
встраивания под крышку терминала модема или контроллера. Счетчики
построены на современной элементной базе с использованием
микропроцессоров и быстродействующей энергозависимой памяти. Имеются
следующие варианты исполнений: однотарифный, двухтарифный с внешним
тарификатором и многотарифный с внутренним или внешним тарификатором, с
одним или двумя датчиками тока с целью предотвращения хищения
электроэнергии, со встроенным реле для отключения потребителя.
Информация отображается на жидкокристаллическом индикаторе или
электромеханическом отсчетном устройстве (индекс "М" в обозначении).
Счетчики с индексом "ШТ" защищены от наиболее распространенных способов
искажения результатов измерений путем несанкционированного вмешательства
в схему подключения счетчика или воздействия электромагнитного поля.
Счетчики с внутренним тарификатором могут учитывать энергию по 4
тарифам, в 6-ти тарифных суточных зонам и по 12-ти сезонам.

Телеметрический выход гальванически изолирован от остальных цепей счетчика.

Счетчики имеют телеметрический
импульсный выход и/или цифровой интерфейс RS-232 или RS-485. Интерфейс
позволяет производить регулировку, установку времени действия тарифов,
корректировку хода часов и считывание показаний счетчика с помощью
компьютера или средств АИИС КУЭ (АСКУЭ). Счетчики соответствуют ГОСТ Р
52320-2005 (МЭК 62053-21), ГОСТ Р 52322-2005. Вариант корпуса счетчика
типа "2" имеет патент на полезную модель и промышленный образец.




ДОСТОИНТСВА:

большой технологический запас по точности защита от наиболее
распространенных приемов хищения электрической энергии путем
вмешательства в схему подключения счетчика, а также воздействия
электромагнитного поля и создания составляющей постоянного тока в цепи
нагрузки возможность обеспечения функции
дистанционного отключения потребителя или ограничения мощности. Вариант
счетчика СОЭ-55/ХХХ-Т-2ХХ ОМ1. В счетчике предусмотрена кнопка со
световой идикацией обратного подключения потребителя для работы в составе АИИС КУЭ
(АСКУЭ) предусмотрены цифровые интерфейсы RS-485 или RS-232 и импульсный
выход, исключающий потери импульсов при "провалах" напряжения. Для
локальной связи со счетчиками предусмотрен оптический порт Применены высококачественные компненты, рассчитанные на длительный срок эксплуатации. ЖКИ устойчив к низким температурам Печатная плата смонтирована с применением SMD-технологии





Технические характеристики: Класс точности - 1

Номинальная частота, Гц - 50

Номинальное напряжение, В - 220

Номинальный ток, А - 5

Максимальный ток, А - 50 (60)

Полная (активная) мощность, потребляемая цепью напряжения счетчиков, не более, В-А (Вт) - 8

Полная мощность, потребляемая цепью тока, не более, В-А - 0,04

Ток запуска, мА - 6

Масса, не более, кг - 1,0

Цена одного разряда счетного механизма, кВт*ч:

младшего - 0,1

старшего - 10000 или 100000

Параметры телеметрического выхода:

максимальное напряжение, В - 24

максимальный ток, мА - -30

длительность импульса, мс - 40 -5

Передаточное число, имп/кВт*ч - 1000, 2000, 4000, 6400

Диапазон рабочих температур, С:

для счетчиков с мех. отсчетным устройством - -45...+60

для счетчиков с ЖКИ - -35...+60

Относительная влажность при 25С, % - 98

Средний срок службы счетчика, лет - 32

Габаритные размеры, мм:

вариант исполнения корпуса "1" - 210; 137; 115

вариант исполнения корпуса "0" - 210; 137; 115

вариант исполнения корпуса "2" - 213; 131; 83

Средняя наработка до отказа, ч - 140 000
