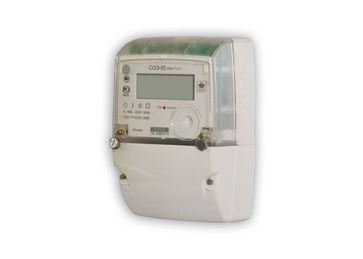

СОЭ-55/60 Ш-Т-215

СОЭ-55/60 Ш-Т-215 Однофазные электронные счетчики, предназначены для учета активной
электрической энергии в двухпроводных цепях переменного тока, имеют
класс точности 1, приспособлены для работы в

Подробное описание

СОЭ-55/60 Ш-Т-215 Однофазные электронные счетчики, предназначены для учета активной
электрической энергии в двухпроводных цепях переменного тока, имеют
класс точности 1, приспособлены для работы в составе автоматизированных
информационно - измерительных систем ACKУЭ бытового потребления. Имеются
следующие варианты исполнений: однотарифный, двухтарифный с внешним
тарификатором и многотарифный с внутренним или внешним тарификатором, с
одним или двумя датчиками тока с целью предотвращения хищения
электроэнергии, со встроенным реле для отключения потребителя.
Информация отображается на жидкокристаллическом индикаторе или
электромеханическом отсчетном устройстве. Тип ОУ - жидкокристаллический
индикатор. Датчик тока - шунт. Тип интерфейса - RS-485. Диапазон рабочих
- t C - - 35..+60. Количество тарифов - 8. Вид учитываемой энергии - А.
Защита от хищений - нет Крепление на DIN-рейку -да. Ограничения
мощности - УЗО. Электронная пломба -да. Напряжение, ток, мощность -да.
Профили мощности - да. Качество напряжения - да. Применение в АСКУЭ -
да. Тип корпуса - универсальный. 213х131х83. Однофазные
электронные счетчики, предназначены для учета активной электрической
энергии в двухпроводных цепях переменного тока, приспособлены для работы
в составе автоматизированных информационно - измерительных систем ACKУЭ
бытового потребления. Информация отображается на жидкокристаллическом
индикаторе или электромеханическом отсчетном устройстве.
1. ДОСТОИНСТВА СОЭ-55/60 Ш-Т-215:
1.1. Большой технологический запас по точности.
1.2.
Защита от наиболее распространенных приемов хищения электрической
энергии путем вмешательства в схему подключения счетчика, а также
воздействия электромагнитного поля и создания составляющей постоянного
тока в цепи нагрузки.
1.3.
Возможность обеспечения функции дистанционного отключения потребителя
или ограничения мощности. Вариант счетчика СОЭ–55/ХХХ–Т-2ХХ ОМ1.В
счетчике предусмотрена кнопка со световой индикацией обратного
подключения потребителя.
1.4.
Для работы в составе АИИС KУЭ (ACKУЭ) предусмотрены цифровые интерфейсы
RS-485 или RS-232 и импульсный выход, исключающий потери импульсов при
"провалах" напряжения. Для локальной связи со счетчиками предусмотрен
оптический порт.
1.5. Применены высококачественные компоненты, рассчитанные на длительный срок эксплуатации. ЖКИ устойчив к низким температурам.
1.6. Печатная плата смонтирована с применением SMD - технологии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




Тип отчетного устройства

Электромеханическое или ЖКИ


Измерительный элемент

Трансформатор, шунт, 2 датчика


Тип интерфейса

Имп.выход, оптопорт, RS-232, RS-485


Класс точности

1,0


Напряжение

220 В


Ток номинальный




Ток максимальный

50А (60A)


Количество тарифов

От 1 до 64


Рабочий диапазон температур (эл.мех./ЖКИ)

-35°С … +60°С / -40°С…+60°С


Срок службы

32 года


Межповерочный интервал

16 лет


Тип корпуса / Вариант крепления

Вариант корпуса «0»- низкий кожух/ Три винта
Вариант корпуса «1»- высокий кожух/ Три винта
Вариант корпуса «2»- универсальный/ Три винта
Вариант корпуса «4»- малогабаритный корпус «классический»
/ Три винта


Частота сети

50 Гц


Порог чувствительности

0,02 А


Относительная влажность воздуха при 25 С

98%


Цена одного разряда счетного механизма:




-младшего

0,1 кВт*ч


-старшего

10 000/100000 кВт*ч


Передаточные числа

1000, 2000, 4000, 6400 имп/кВт*ч


Полная и активная мощность, потребляемая цепью напряжения, не более

8В*А/1,2Вт


Полная мощность, потребляемая цепью тока, не более

0,04 В*А


Диапазон рабочих напряжений

176-254 В


Габаритные размеры (установочные размеры)

210х137х115; 210х137х65; 163х106х60; 213х131х83


Масса счетчика, не более

1 кг


Технические условия

ТУ 4228-059-00226023-2007
