Канализационный затвор с электроприводом ТП-85.100-КЗЭ

Купить затвор канализационный с электроприводом с доставкой по РФ

Двухкамерный канализационный затвор с электроприводом с горизонтальным выпуском – запорная арматура, используемая в системах внутренней канализации и устанавливаемая в подвальных и полуподвальных помещениях в соответствии со сводом правил СП 30.13330.2012, являющимися актуализированной редакцией СНиП 2.04.01-85.

Клапан ТП-85.100-КЗЭ изготовлен на базе обратного клапана ТП-85.100 и является отечественным аналогом HL710.2epc

Технические характеристики:

присоединительный размер – 110 мм;
масса, не более – 4 кг;
напряжение сети/частота – 220 В(±10 %)/50 Гц;
потребляемая мощность, не более – 30 ВA;
длина сетевого провода – 3 м;
диаметр/число жил×площадь сечения жил/длина провода управления – 6,5 мм/4×0,75 мм/6 м;
два сухих контакта реле (внешний контроль) – не более 1А/220В;
резервное питание – аккумулятор 12 В (10×1,2В Ni-MH);
продолжительность работы на аварийном питании при полностью заряженной аккумуляторной батареи – 96 часов;
класс защиты блока управления/электропривода – IP65/IP67;
проверка подтопления – регулярно каждые 10 секунд;
проверка сети – постоянно;
проверка аккумулятора – каждые 10 с в автоматическом режиме;
проверка электропривода – при монтаже, проверке работоспособности и тех. обслуживании;
проверка датчика – регулярно каждые 10 секунд;
усилие закрытия электропривода – не менее 500 Н;
время закрытия, не более – 10 с;
рабочая среда – фекальные стоки;
направление подачи рабочей среды – одностороннее;
рабочее давление обратного тока – 0 – 5 м водяного столба (0 – 0,049 МПа);
рабочая температура блока управления – от 0°C до +40°C;
рабочая температура окружающего воздуха датчика – от –2°C до +60°C;
температура стоков – от –2°C до +60°C (кратковременно (2 – 4 ч) – не более 80°C);
атмосферное давление – от 641 до 816 мм.рт.ст.;
относительная влажность (верхнее значение) – 100 % (при 25°C);
материал корпуса камеры – полипропилен;
материал корпуса электропривода и крышки камеры – АБС;
материал заслонок – полиамид армированный стекловолокном;
срок службы – 10 лет.

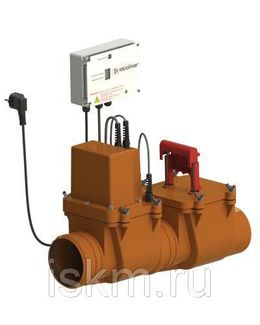

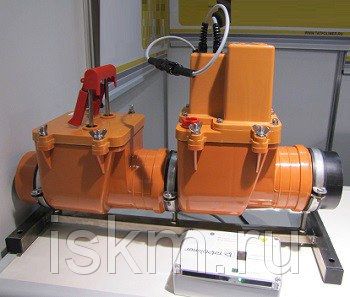

Затвор канализационный 2-х камерный ТП-85.100-КЗЭ состоит из двух камер затвора, одна из которых с автоматическим электроприводом, а вторая с ручным приводом, а также из блока управления.

Cостав затвора и комплектность:

Корпус камеры с электроприводом;
Заслонка камеры с электроприводом;
Электропривод;
Шайба (4 шт.);
Гайка-барашек (4 шт.);
Манжета сантехническая (2 шт.);
Датчик;
Провод датчика привода;
Провод управления привода;
Заглушка технологического отверстия;
Корпус камеры с ручным приводом;
Крышка камеры с ручным приводом;
Заслонка камеры с ручным приводом;
Фиксатор;
Рукоятка толкателя.






     16.Корпус блока;

     17.Крышка блока;

     18.Заглушка крышки;

     19.Плата управления;

     20.Аккумуляторная батарея (аккумулятор);

     21.Провод сетевой;

     22.Провод управления блока;

     23.Кабельный ввод провода внешнего контроля;

     24.Заглушка кабельного ввода;

     25.Клеммная колодка управления;

     26.Клеммная колодка сетевая.

В комплект поставки канализационного затвора  входят:

Камера с электроприводом
Камера с ручным приводом;
Блок управления;
Гайки М8 под ключ (8 шт.);
Хомуты со шпильками (2 шт.);
Технический паспорт изделия.

Для удобства обслуживания, допускается замена гаек-барашек 5, гайками под ключ входящими в комплект.

Дополнительно прибор по согласованию с заказчиком может комплектоваться удлинителем провода управления блока требуемой длины от 1 до 50 м.
