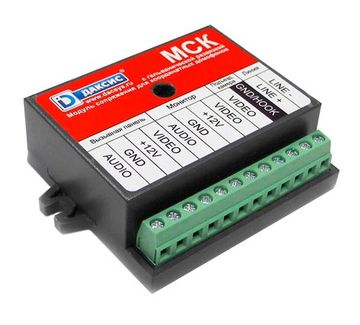

Даксис Блок сопряжения Даксис МСК, модуль координатный

Координатный блок сопряжения Даксис МСК для подключения индивидуального видеодомофона и многоквартирного подъездного домофонам. Название модели указывается на панели многоквартирного домофона на

Видеодомофон24, Россия
отзывы о компании (0)
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
Подробное описание

Координатный блок сопряжения Даксис МСК для подключения индивидуального видеодомофона и многоквартирного подъездного домофонам. Название модели указывается на панели многоквартирного домофона на главной входной двери дома. Совместимость координатных домофонов других производителей возможна, но не гарантируется.

Помимо линии аудио-домофона с помощью модуля сопряжения МСК можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видео-усилитель.

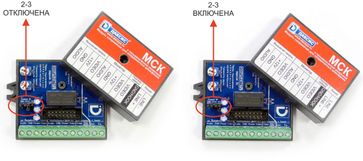

Изменения в версии 3f:1. Теперь модуль сопряжения МСК можно подключать двумя способами, через клеммы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.2. При первом подключении модуля после монтажа, требуется или подождать 30сек, или включить просмотр видео на мониторе, для приведения схемы модуля сопряжения МСК в рабочее состояние.

Размеры модуля сопряжения МСК:

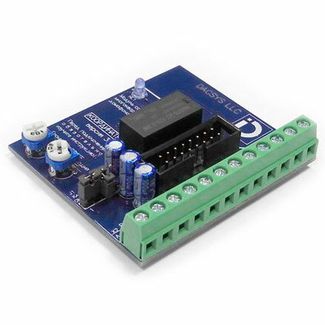

Плата модуля сопряжения 52х61х15
Плата модуля сопряжения в корпусе 54х66х21

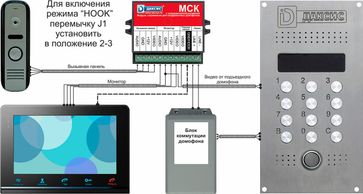

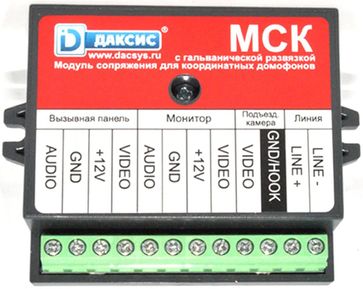

Схема подключения МСК:

LINE+, LINE- — аудио связь и открытие двери на панели 1 этажа.
GND/HOOK — видеокамера подъездного домофона на панели 1 этажа.
VIDEO, +12, GND, AUDIO — монитор видеодомофона в квартире.
VIDEO, +12, GND, AUDIO — вызывная панель в лифтовом холле.

Совместимые модели координатных подъездных домофонов:

ELTIS (Элтис)
VIZIT (Визит)
CYFRAL (Цифрал)
METAKOM (Метаком) выпуск после 2015 г.

Несовместимые модели подъездных домофонов:

BPT
URMET
FERMAX
СЕЙФ-ВИДЕО

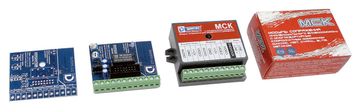

Комплектация

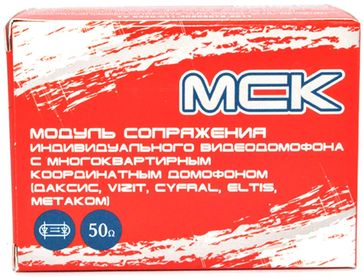

Блок сопряжения в корпусе, упаковка, инструкция.
