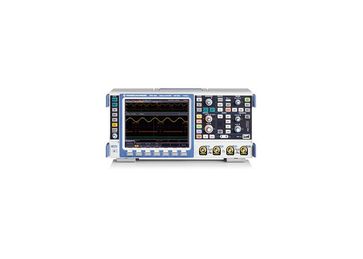

Цифровые осциллографы R&S®RTM

Благодаря своим превосходным измерительным характеристикам и разнообразию полезных функций, осциллографы R&S®RTM облегчают повседневную работу как при разработке изделий, так и в сервисе.

Роде и Шварц Рус, Москва
отзывы о компании (0)
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
Подробное описание

Быстрое и эффективное обнаружение аномалий сигнала
Расширенные возможности синхронизации позволяют отслеживать важные события в сигналеОсциллографы R&S®RTM оснащены широким разнообразием функций синхронизации. Помимо стандартных режимов синхронизации от фронта импульса и от видеосигнала (включая HDTV), также имеется синхронизация от ширины импульса и режим логической синхронизации.
Выделение редких событий в сигнале упрощает отладкуРазличные функции для выделения редких событий позволяют пользователю быстрее обнаруживать ошибки сигнала: режим послесвечения, отображение с инверсией яркости, отображение с использованием цветовой шкалы температур.
Оптимальный обзор: режим X-Y(-Z)График X-Y отображается в квадратном главном окне. В дополнительных окнах предварительного просмотра малого размера отображаются временные зависимости сигналов X и Y, это обеспечивает ясный обзор.
Гибкий выбор режимов сбора данныхМеню «Acquisition» [Сбор данных] осциллографа R&S®RTM позволяет пользователю настраивать различные типы детекторов («Sample» [Выборка], «PeakDetect» [Пиковый детектор], «HighRes» [Высокое разрешение]) и арифметические операции над сигналами («Envelope» [Огибающая], «Average» [Усреднение], «Smooth» [Сглаживание]).
Режим «Smooth» [Сглаживание] для сглаживания непериодических сигналовРежим «Smooth» позволяет сгладить (справа) шумовые непериодические сигналы (слева).
Инструменты для быстрого анализа сигналов
Подробный анализ становится простым: функция масштабирования и маркера событийФункция масштабирования осциллографов R&S®RTM позволяет растянуть сигнал в отношении 200 000 : 1, для того чтобы подробно изучить интересующее событие.
QuickMeas – получение ключевых результатов нажатием одной кнопкиПри нажатии кнопки осциллографы R&S®RTM в реальном масштабе времени отображают ключевые измеренные значения текущего активного сигнала на осциллограмме посредством вспомогательных линий и маркеров, а также непрерывно обновляют эти значения.
Расширенные функции измерения на основе положения курсораИзмерение «Ratio X» [Отношение по Х], например, позволяет легко, за один шаг определить коэффициент заполнения импульсного сигнала.
БПФ – анализ сигнала в частотной областиПомимо отображения спектра сигнала, в режиме БПФ одновременно отображается небольшое окно (представление в котором осуществляется во временной области), которое очень полезно для проверки интервала дискретизации.Испытания на соответствие маске для выявления отклонений сигналаГибкие и простые в использовании испытания на соответствие маске включены в стандартную комплектацию осциллографов R&S®RTM.
Концепция интеллектуального управления
Цветная маркировка органов управления делает удобной работу с приборомОрганы настройки системы вертикального управления и системы синхронизации имеют цветовую маркировку.
Простая структура меню и специальные кнопки для быстрого начала работыЛогически сгруппированные меню с простой структурой предоставляют быстрый обзор настроек прибора.
Экран XGA высокого разрешения – идеальное отображение мельчайших деталейОдной из отличительных черт осциллографов R&S®RTM является 8,4-дюймовый экран высокого разрешения XGA TFT.
Возможности подключенияОсциллографы R&S®RTM оснащены тремя интерфейсами USB. Кроме того, прибор имеет интерфейс LAN, опциональный интерфейс GPIB и выход DVI.
Портативность благодаря компактной конструкцииНесмотря на большой XGA дисплей высокого разрешения, осциллографы R&S®RTM находятся среди самых легких и компактных приборов в своем классе.
Надежные результаты для самых строгих требований
Высокое временное разрешение – даже для длительных последовательностей сигналовОбладая частотой дискретизации 5 ГГц и объемом памяти до 8 миллионов отсчетов, осциллографы R&S®RTM обеспечивают хороший баланс между временным разрешением и длиной сбора данных.
Малошумящие входные усилители обеспечивают великолепную точность измеренийИсключительно низкий внутренний шум, даже при вертикальной чувствительности входа 1 мВ/дел.
Полная ширина полосы пропускания, даже для чувствительности 1 мВ/делОсциллографы R&S®RTM отображают реально измеренные значения сигнала, даже при чувствительности 1 мВ/дел. Кроме того, они позволяют использовать полную ширину полосы пропускания.
Хорошая межканальная развязка предотвращает перекрестные помехиОсциллографы R&S®RTM обладают очень хорошей развязкой между каналами: свыше 50 дБ на частоте до 500 МГц.
Пассивные пробники обеспечивают точное измерение крутых фронтов импульсовИсточник компенсации пробников не только подает обычный сигнал прямоугольной формы частотой 1 кГц, но также и сигнал прямоугольной формы частотой 1 МГц. Это делает возможной точную настройку пробников для измерения сигналов с крутыми фронтами и обеспечивает более реалистичное отображение измеряемого сигнала.
